Установка сигнализации Subaru XV АКПП
Устанавливаемое оборудование:
• Автосигнализация StarLine B94
• Модуль обхода штатного иммобилайзера ВР-03
время для установки — 4,5 часа
1. Для снятия подторпедника Subaru XV снимаем левую накладку торпеды (на защелках). Далее отворачиваем 1 саморез крепления подторпедника и снимаем его (на защелках).
2. Снимаем кожух рулевого механизма Субару xv. Для этого отворачиваем два самореза со стороны рулевого колеса и снимаем кожух
3. Снимаем накладку панели приборов Subaru XV, отвернув 2 самореза крепления. Далее отворачиваем 4 самореза и снимаем панель приборов.
4. Устанавливаем светодиод в левую стойку лобового стекла Subaru XV, сервисную кнопку в любое удобное место, антенну со встроенным датчиком удара и наклона на лобовое стекло.

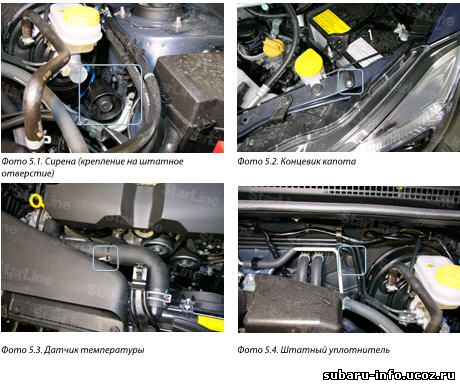

5. Устанавливаем под капотом Subaru XV сирену, датчик температуры двигателя и концевик капота. Провода прокладываем через штатный уплотнитель с левой стороны моторного щита.
6. Блок сигнализации устанавливаем за панель приборов.
7. Подключаем «массу» сигнализации в левой «кик панели».
8. Подключаем CAN-шину в разъеме OBD
9. Сигнал педали тормоза, а также стояночного тормоза на Subaru XV присутствует в шине CAN, поэтому на Subaru XV с МКПП не следует подключать оранжево-фиолетовый и сине-красный провод сигнализации. На Subaru XV с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза и подсоединить к массе синекрасный провод.
10. Рамку модуля обхода иммобилайзера устанавливаем на штатную рамку, ключ помещаем в обходчик .
11. Подключаем питание сигнализации, цепи зажигания, аксессуаров и стартера в коричневом разъеме с тыльной стороны блока предохранителей.
12. Подключаем управление центральным замком в разъеме блока BCM, расположенному за блоком предохранителей согласно схеме 1.

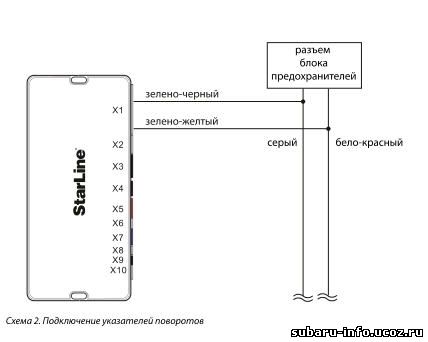

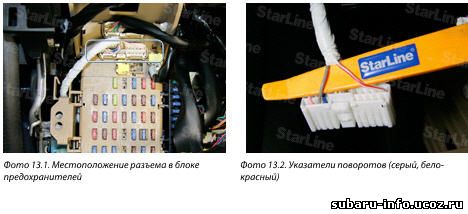

13. В разъеме блока предохранителей подключаем указатели поворотов. Подключение производим согласно схеме 2.
14. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 4929 согласно инструкции по установке.
15. Программируем параметры автозапуска (Таблица 2 инструкции по установке):
Программируемая функция Значение функции
№ 09 - длительность прокрутки стартера 6,0 сек
№ 16 - режим работы выхода силового модуля,
дублирующего зажигание (зеленый провод) в момент включения стартера выход не отключается
16. Настраиваем датчик удара и наклона. Проверяем работу сигнализации. Сборку салона Subaru XV производим в обратной последовательности.
